转盘式自动喷砂机的砂砾回收和分选系统

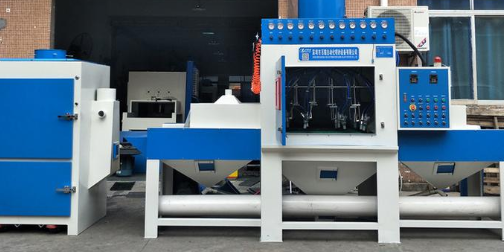

转盘式自动喷砂机的砂砾回收系统是由水平螺旋输送机和垂直提升机构组成。1.水平螺旋输送机由减速机、螺旋轴、输送罩、带座轴承等组成，其工作原理为利用带有螺旋叶片的螺旋轴的旋转，使砂砾产生沿螺旋面的相互运动，砂砾受到料槽或输送管壁的摩擦力与螺旋轴一起旋转，从而将物料向前推进，实现砂砾的输送。2.垂直提升机由减速机、滚筒、传送带、料斗、封闭壳体和防松装置等组成。壳体采用冷轧钢板焊接成型。其侧面设有检修门，下罩壳的正面及侧面均安装有活动门。离心重力方式落料，输送带采用聚酯线芯专用传动带，高强度、抗拉伸。皮带轮采用鼠笼式结构，提升胶带与带轮间的摩擦力，延长了使用寿命；同时避免了散落砂砾嵌入皮带轮与皮带之间，影响传动。提升机下部转动轴上装有脉冲轮，检测提升机的工作状态。能及时将脉冲信号反馈至PLC，如有异常信号时及时报警，保证转盘式自动喷砂机设备的安全运转。

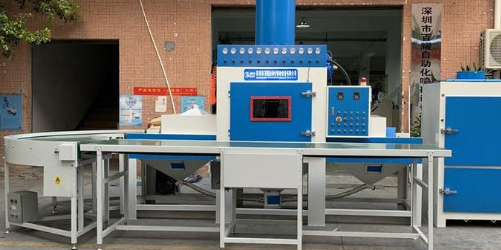

转盘式自动喷砂机的砂砾分选系统是由砂砾分离器和振动筛分机所组成。砂砾分离器采用具有散级分选功能的幕帘式结构。当砂砾由提升机提至分选器时，砂砾混合物经幕帘风选器被均匀地送入分选区，形成均匀的砂砾渣流幕，砂砾混合物在下降过程中，受到水平气流对颗粒的推力，从而形成偏斜的曲线运动轨迹，因颗粒的比重和粒径的差异，其偏斜程度不尽相同。粉尘被吸入除尘器进行净化处理，合格砂砾和部分小块杂物经振动筛分选后进入转盘式自动喷砂机储砂罐以供循环使用。

转盘式自动喷砂机的振动筛分机通过斗提机出口的粉尘分离后，砂砾进入振动筛分机，能重新使用的砂砾进入振动筛网分离器中进行尺寸分离。振动筛网分离器配置有两层筛网，上层筛网能将较粗的杂质分离出来送入废料斗，下层筛网能将小于尺寸要求的不合格砂砾分离出来送入废料斗。第二层筛网上面是符合尺寸要求的砂砾，被送入储砂罐继续循环使用，储砂罐通过气动控制的放料阀与自动喷砂机相连接。当转盘式自动喷砂机上层罐体缺少砂砾时，放料阀自动打开将储砂罐内储存的砂砾加入喷砂机。
