履带式抛丸机

履带式抛丸机

产品详情


带式抛丸机的工作原理:

将工件放入橡胶履带滚筒中,操作人员按下“运行”按钮,抛丸室门气动关闭,抛丸清理开始,履带向前运行,工件不断地进行翻滚,高效强力抛丸器将抛丸高速抛射到正在翻滚的工件表面上,工件可完全均匀地得到清理。钢丸通过履上的溜孔流入螺旋输送机,再将钢丸输送到斗式提升机,经斗式提升机提升到分离器,被分离后存储待用。抛丸结束后抛丸室门自动开启,履带反转,将工件缷出。

特点:

本机主要由抛丸器,抛丸室,丸料提升分离机构,除尘机构,上料机构,电器控制系统等组成。抛丸室内腔,叶片,内壁均采用高铬耐磨铸铁,使用寿命长

主要结构及工作原理

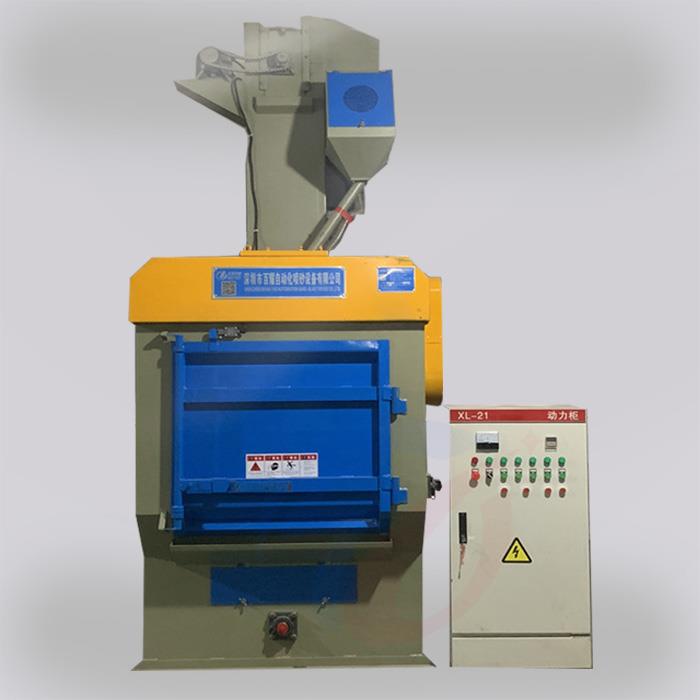

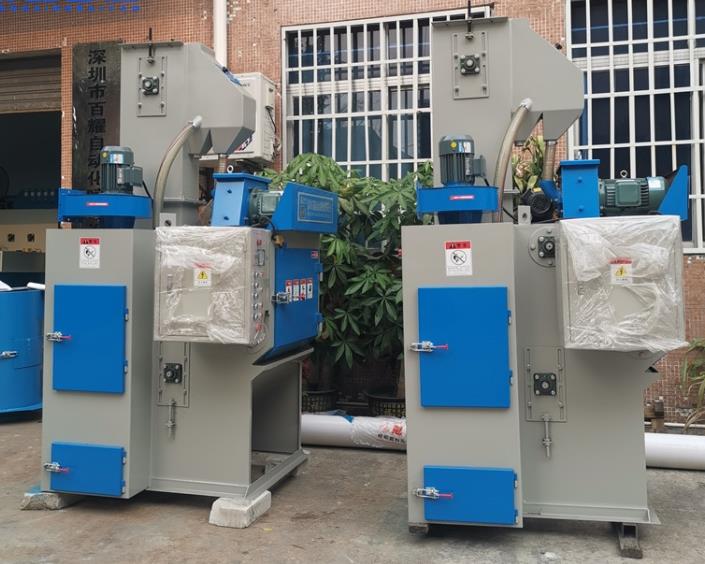

Q324履带式抛丸清理机是一种微型的清理设备,主要由清理室、抛丸器总成、提升机、分离器、供丸系统、、除尘系统、电气系统等部分组成。

本机适用多品种,大中批量生产工件的表面除锈或抛丸强化。

清理工件必须是不怕碰撞的铸件及热处理件。该机既可单机使用,又可配线使用

履带式抛丸机的工作原理:

将工件放入橡胶履带滚筒中,操作人员按下“运行”按钮,抛丸室门气动关闭,抛丸清理开始,履带向前运行,工件不断地进行翻滚,高效强力抛丸器将抛丸高速抛射到正在翻滚的工件表面上,工件可完全均匀地得到清理。钢丸通过履上的溜孔流入螺旋输送机,再将钢丸输送到斗式提升机,经斗式提升机提升到分离器,被分离后存储待用。抛丸结束后抛丸室门自动开启,履带反转,将工件缷出。

Q324抛丸机主要参数

1.履带端盘直径 400mm

2.履带端盘转速 3.6r/mim

3.被清理工件最大单件重量 5Kg

4.最大载重量 100Kg

5.生产率 400-600Kg

6.抛丸器:1 个

7.抛丸量 100Kg/min

8.除尘器风量 2200m3/min

9.总功率 8KW

机器描述

在清理室中加入规定数量的工件,机器启动后,工件被滚筒带动,开始翻转。同时抛丸器高速抛出的弹丸形成的形束,均匀地打击在工件表面上,从而达到清理的目的。抛出的弹丸及砂粒经橡胶履带上的小孔流入底部的钢板网过筛,经螺旋输送器送入提升机内,由提升机提到分离器申进行分离。粉尘由风机吸送到除尘器中过滤,清理空气排入大气中,滤筒上的灰尘经高压反吹,落入除尘器底部的集尘箱中,用户可定期清除;废砂由废料管流出,丸砂混合物由提升机回收进入分离器,待分离器分离后再回用,干净的弹丸由供丸闸门进入抛丸器抛打工件。
